Import PDOK Geodata for Vectorworks
Van PDOK naar bruikbare Vectorworks-geometrie
Nederlandse geodiensten bieden gedetailleerde brongegevens. Om deze gegevens in een tekening te gebruiken, zijn normaal gesproken afzonderlijke downloads, bestandsformaten en conversiestappen nodig. Import PDOK Geodata for Vectorworks verbindt Vectorworks met ondersteunde PDOK-diensten en de geïntegreerde 3D BAG-dienst.
Gebruik een bestaande rechthoek of teken het importgebied nadat je het commando hebt gestart. Kies daarna een gegevensbron en, waar van toepassing, de gewenste collecties. De importer bepaalt de plaatsing via de Vectorworks-georeferentie van het document of de actieve ontwerplaag met Amersfoort / RD New (EPSG:28992). Een afzonderlijk gebruikersnulpunt wordt ondersteund. Ook RD New-projecten die ten opzichte van het noorden zijn gedraaid, worden ondersteund.
Importeer 2D-gegevens uit bronnen zoals BGT, BRT TOP10NL, BAG en BRK Kadastrale Kaart, of voeg 3D-gebouwen toe via de geïntegreerde 3D BAG-dienst. De importer bouwt beschikbare kaartstijlen op met Vectorworks-eigen kleuren, transparantie, labels, patroonvullingen, complexe lijntypen en optionele BGT-pictogrammen. Labels worden afgestemd op de schaal van de actieve ontwerplaag; lange gecombineerde huisnummers worden compacter weergegeven om overlap te beperken. Geïmporteerde labels draaien mee met de gegeorefereerde tekening. Als de 3D BAG-bron openingen bevat, zoals binnenplaatsen, lichtschachten of doorgangen over de volledige hoogte, neemt de importer die over in de dak- en vloergeometrie.
Ook terreingegevens nodig? Importeer AHN-hoogtegegevens als DTM- of DSM-terrein en gebruik desgewenst een AHN-weergave, RGB-luchtfoto of CIR-luchtfoto als textuur. Bij grotere gebieden kan de importer het terrein in segmenten verdelen, zodat de beelden scherp blijven. Ontbrekende AHN-metingen blijven standaard open en worden niet als kunstmatig terrein ingevuld. Bij DTM-imports kun je omsloten gaten en binnenwater optioneel interpoleren met BGT/BRT (TOP10NL). Geïnterpoleerde hoogtes zijn gegenereerde waarden, geen gemeten AHN-waarden; bij DSM zijn deze opties niet beschikbaar.
Volg iedere import via duidelijke voortgangsfasen en annuleer wanneer dat nodig is. Onafhankelijke downloads worden gelijktijdig uitgevoerd, zodat je bij meerdere collecties of segmenten minder lang hoeft te wachten.

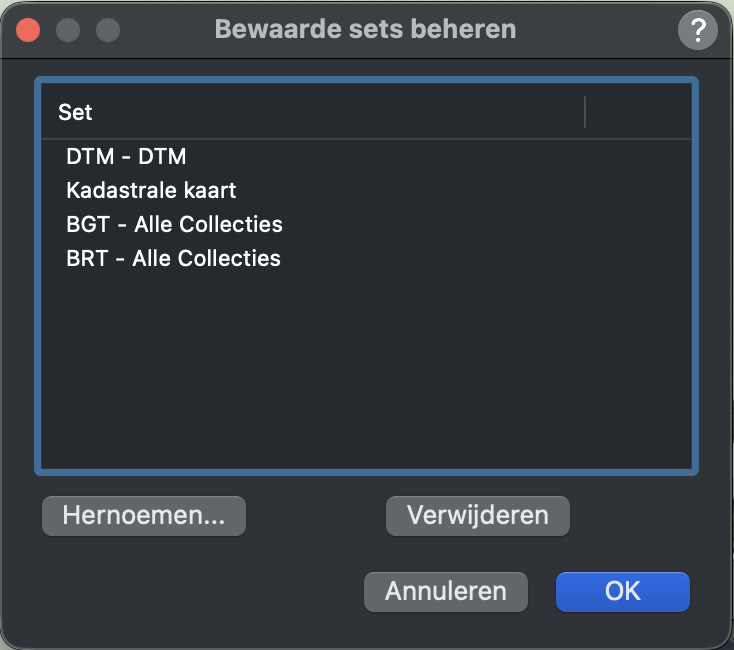

Gebruik bewaarde sets voor de instellingen van een gegevensbron en de bijbehorende importopties. Zo werk je sneller bij terugkerende imports en gebruik je in ieder project dezelfde collectie-, terrein- en stijlinstellingen. De interface van de plugin is beschikbaar in het Nederlands en Engels.
Zo werkt Import PDOK Geodata
Van geselecteerd gebied naar Vectorworks-geometrie
1. Bereid het document voor:
- Gebruik een gegeorefereerd Vectorworks-document of maak een met Amersfoort / RD New (EPSG:28992) gegeorefereerde ontwerplaag actief.
- Een afzonderlijk gebruikersnulpunt wordt ondersteund. Kies Extra > Nulpunt > Gebruikersnulpunt en de optie Pas het gebruikersnulpunt aan overeenkomstig het coördinatensysteem voor georeferentie als de linialen RD-coördinaten moeten tonen.
- Selecteer een bestaande vlakke rechthoek of teken het importgebied nadat je Import PDOK Geodata hebt gestart.
2. Kies de gegevens:

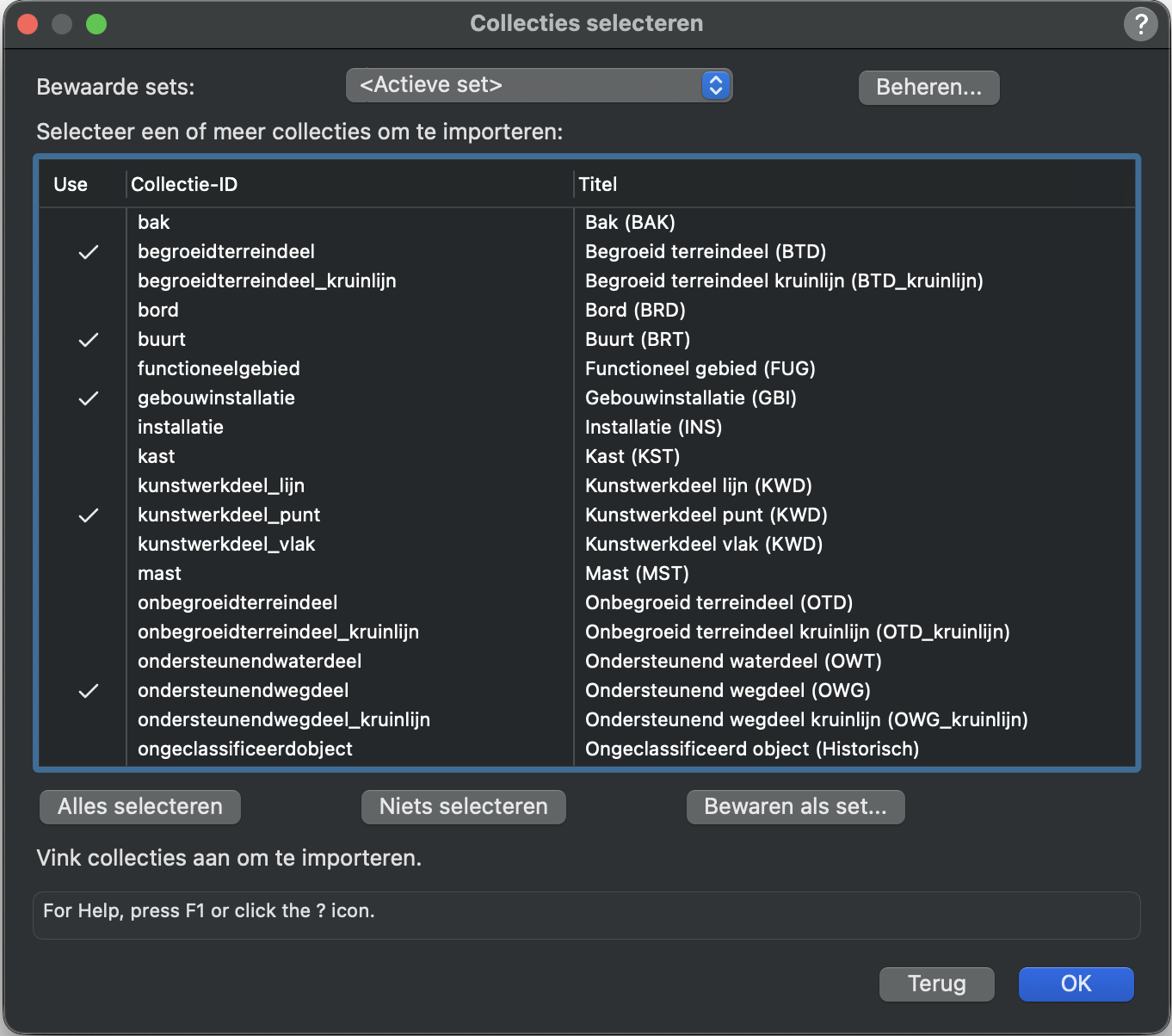

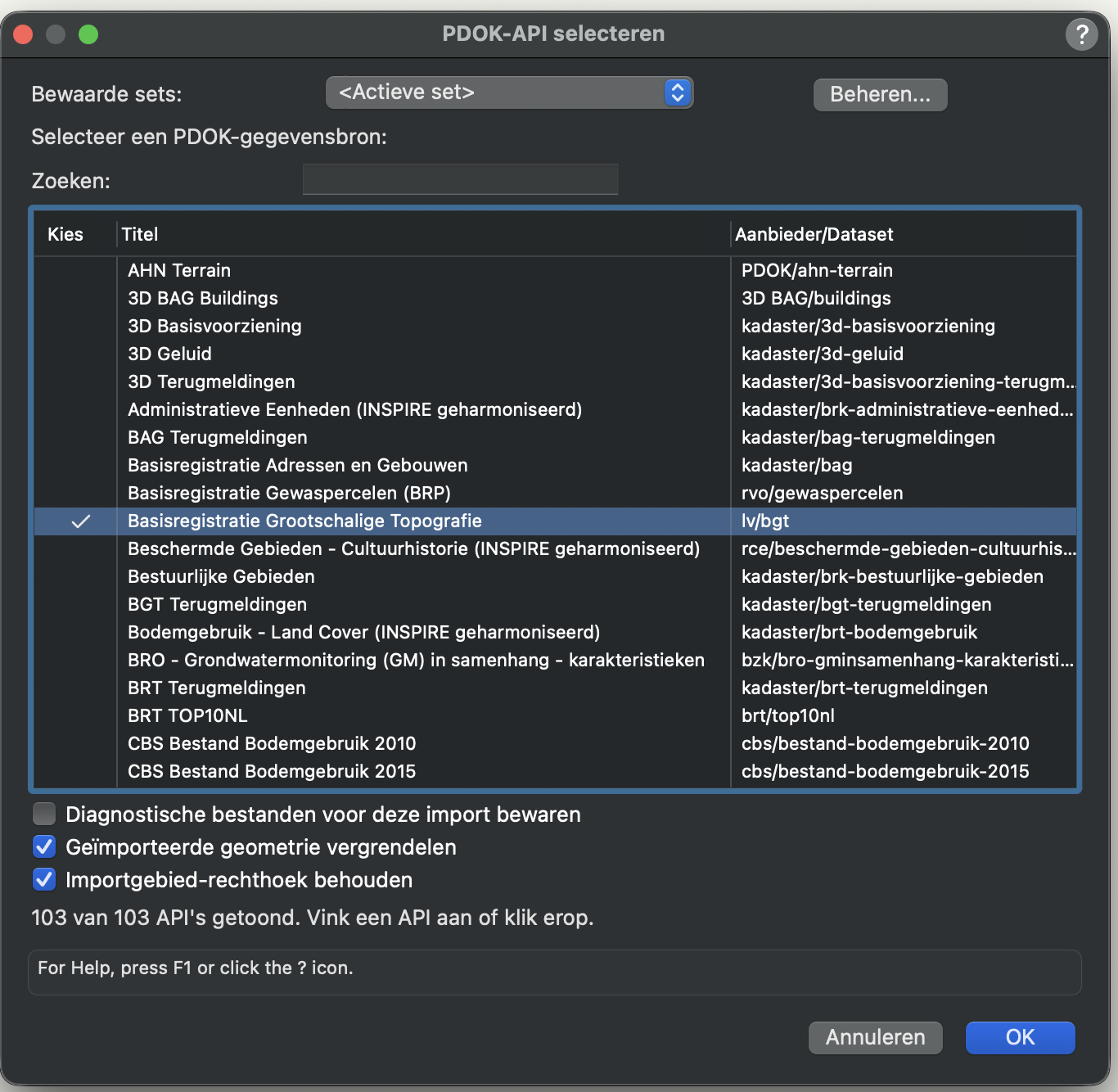

- Kies een gegevensbron en, waar beschikbaar, een of meer collecties.
- Controleer de beschikbare stijl- en terreinopties voor de geselecteerde bron.
- Maak een bewaarde set van de configuratie als je dezelfde werkwijze vaker gebruikt.
3. Importeer in Vectorworks:
- Volg de zichtbare importvoortgang en annuleer de bewerking wanneer dat nodig is.
- Wacht op het eindrapport voordat je verdergaat.
- Werk verder met de aangemaakte Vectorworks-geometrie.
- Kies Bewerk > Ontgrendel als je geïmporteerde objecten handmatig wilt bewerken.
Veelgestelde vragen
01Welke Vectorworks-versie wordt ondersteund?
Import PDOK Geodata for Vectorworks wordt getest voor Vectorworks 2024, 2025 en 2026. Vectorworks 2027 wordt getest zodra die versie is uitgebracht.
02Welk coördinatensysteem gebruikt de importer?
Het document of de actieve ontwerplaag moet zijn gegeorefereerd met Amersfoort / RD New (EPSG:28992). De importer bepaalt de plaatsing aan de hand van de Vectorworks-georeferentie; de tekening mag dus een afzonderlijk gebruikersnulpunt gebruiken en ten opzichte van het noorden zijn gedraaid.
03Welke PDOK-gegevens kan ik importeren?
De importer leest ondersteunde PDOK OGC API Features-bronnen en hun beschikbare collecties. Hieronder vallen gegevens uit BGT, BRT TOP10NL, BAG en BRK Kadastrale Kaart.
04Kan ik 3D-gebouwen importeren?

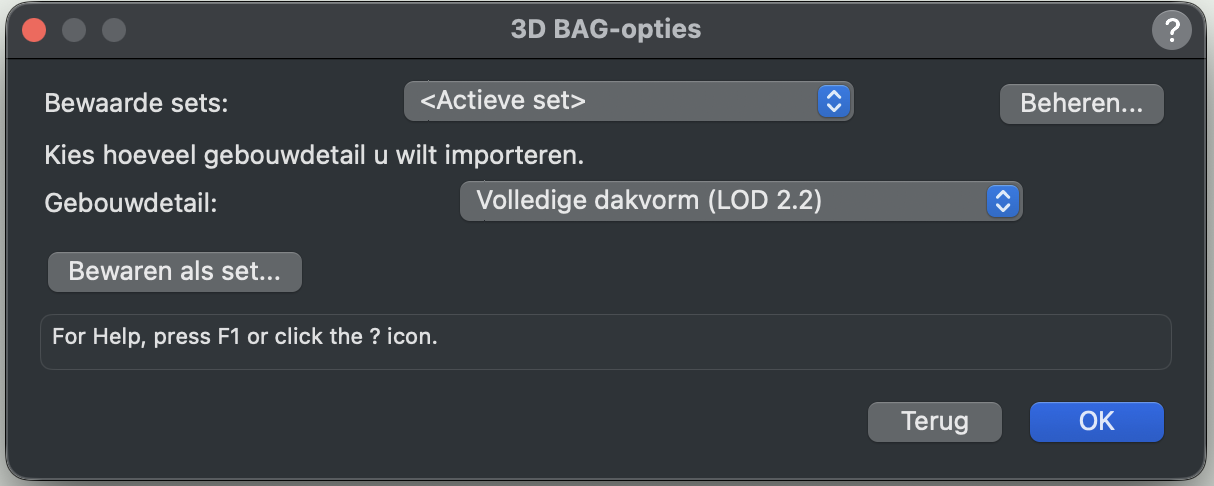

Ja. Via de geïntegreerde 3D BAG-dienst kun je gebouwmodellen voor het geselecteerde gebied in Vectorworks importeren op LOD 1.2, 1.3 of 2.2. Als de bron openingen bevat, zoals binnenplaatsen, lichtschachten of doorgangen over de volledige hoogte, neemt de importer die over in de dak- en vloergeometrie.
05Kan ik ook terrein importeren?
Ja. Via de AHN-werkwijze kun je een DTM- of DSM-terrein maken en daar AHN-, RGB-luchtfoto- of CIR-beelden als textuur op toepassen. Met een maximale textuurresolutie kan de importer grotere terreinimports in segmenten verdelen, zodat de beelden scherp blijven. Ontbrekende AHN-metingen blijven standaard open. Bij DTM-imports kun je omsloten ontbrekende AHN-waarden en binnenwater optioneel interpoleren met BGT/BRT (TOP10NL). Geïnterpoleerde hoogtes zijn gegenereerde waarden en geen gemeten AHN-waarden. Bij DSM zijn deze opties niet beschikbaar.
06Blijven de geïmporteerde gegevens gekoppeld aan PDOK?
Nee. Iedere import maakt een momentopname van de geselecteerde PDOK-gegevens als Vectorworks-geometrie. Voer de import opnieuw uit als je actuele brongegevens nodig hebt.
07Hoe groot kan het importgebied zijn?
Voor 2D-imports hangt de praktische grootte af van de gegevensbron en het aantal objecten. AHN ondersteunt geselecteerde gebieden tot 2.000 m per zijde en waarschuwt boven 100 m. 3D BAG waarschuwt boven 500 gebouwen en geeft een nadrukkelijkere waarschuwing boven 5.000. Je kunt de import voortzetten of annuleren. Het geselecteerde gebied moet de Nederlandse dekking overlappen. Een gebied dat volledig buiten Nederland ligt, wordt voor het downloaden geweigerd. Bij een gebied dat de grens overschrijdt, wordt het gedekte Nederlandse deel geïmporteerd.
08Kan ik een lange import annuleren?
Ja. Alle importtypen tonen zichtbare voortgang en kunnen worden geannuleerd. Als het tekenen al is begonnen, blijft de voltooide geometrie behouden. Zo raak je het bruikbare deel van een lange import niet kwijt.
09Is het een abonnement?
Nee.
Import PDOK Geodata for Vectorworks is een eenmalige aankoop. Je kunt de plugin onbeperkt blijven gebruiken met de Vectorworks-versie waarvoor je hem hebt gekocht.
